有一些因素會影響壓縮空氣系統中的水量。

主要因素是進氣相對濕度和溫度，較終壓力和較終溫度。

進氣相對濕度和溫度為我們提供了進入壓縮空氣系統的水蒸氣總量。

換句話說，我們可以計算進氣的絕對濕度，單位為克/立方米。

輸出壓力和溫度為我們提供壓縮空氣可以容納的較大水蒸氣量，再次以克/立方米為單位。

如果進入的水蒸氣高于壓縮空氣可以容納的水蒸氣，一旦被壓縮，它們中的一些會凝結成液態水。

如果壓縮空氣的容量足以容納所有進入的水蒸氣，那么沒有水蒸氣會凝結成液態水：壓縮空氣保持干燥。

靜態的例子 我們先來看一個靜態的例子。我的意思是我們將壓縮固定量的空氣，就好像我們在實驗室里一樣。

假設我們有一個7巴的壓縮空氣系統。由于我們通常會談?wù)搲嚎s空氣中的相對壓力，即7 bar相對壓力或8 bar絕對壓力。

這意味著我們需要壓縮環境空氣8次（例如從8m³到1m³）。

壓力將從1 bar絕對壓力增加到8 bar絕對壓力。

空氣壓縮：

體積減少8倍。從8m³ 到1m³ P ressure增加了8倍。從1 bar到8 bar（絕對值） 但我們不只是壓縮空氣。我們壓縮含有一些水蒸氣的空氣。

進入的空氣的總水（絕對）水蒸氣量取決于該空氣的溫度和相對濕度。

當我們壓縮空氣時，8立方米中存在的水蒸氣現在被壓縮到1立方米。

（我們假設溫度恒定。實際上它不是，但如果我們給壓縮空氣冷卻時間，它將再次與壓縮前的溫度相同）。

現在讓我們看看水蒸氣會發生什么。

假設我們的空氣溫度為20°C，相對濕度為50％。 20°C的空氣可以保持17克/立方米（克/立方米）。由于我們的空氣相對濕度為50％，因此它的一半為8.5 g /m³。 現在讓我們做一些計算......

創造了壓縮空氣 我們將空氣壓縮到7巴相對壓力。這是8巴的絕對壓力。在這個過程中，我們減少了8倍的音量。

我們的1立方米進氣量為1/8立方米壓縮空氣或0.125立方米壓縮空氣。 壓縮空氣的含水量

每立方米的進氣含有8.5克水蒸氣。我們壓縮空氣：我們將8立方米壓縮成1立方米的壓縮空氣。 這意味著我們的壓縮空氣含水量為8.5 * 8 = 68 g/m³（每立方米空氣中的水克數）。

壓縮空氣中的較大水蒸氣含量 空氣的容量取決于它的溫度。

這意味著一立方米的20°C環境空氣可以保持與20°C立方米壓縮空氣相同的水蒸氣量。 壓力 對空氣的水蒸氣保持能力只有一點點影響。我們可以在這里忘記它。

我們已經看到1立方米的20°C可以容納較多17克的水蒸氣。 我們的20°C壓縮空氣較多可容納17克水蒸氣。 水蒸氣與壓縮空氣中的液態水

如我們所見，壓縮空氣的含水量大于空氣的較大水蒸氣容量！ 我們可以說相對濕度是400％（不可能！） 較大值= 17克/立方米 實際值= 68 g /m³

差異會凝結成液態水，在我們的壓縮空氣系統中“下雨”。 結果是我們有17克水蒸汽（較大，100％相對濕度或飽和空氣），我們的壓縮空氣中有68 - 17 = 51克液態水。 因此，對于我們壓縮機每8立方米的環境空氣，我們在7巴（相對壓力，8巴絕對壓力）下產生1立方米的壓縮空氣，水蒸氣含量為17克/立方米。

我們生產51克液態水。這是0.051升。

壓縮空氣系統示例 現在讓我們?yōu)檎嬲膲嚎s空氣系統做同樣的事情。

在壓縮空氣系統中，我們不會壓縮一定體積的空氣，我們會持續壓縮空氣。 空氣壓縮機的容量表示為“自由空氣輸送”或FAD。

FAD基本上是壓縮機吸入的環境空氣量，以標準條件計算。

從靜態示例到真實的壓縮空氣系統

讓我們保持與以前相同的環境空氣條件：20°C和50％相對濕度。

我們從壓縮1立方米一次的靜態示例改為每分鐘壓縮多立方米。

產生的水量不以“升”表示，它表示為“每分鐘升”。

真實的例子

讓我們計算每天在壓縮空氣系統中產生的水量。

為了方便您將頭部包裹起來，我們可以想象我們有一個巨大的壓縮空氣接收器，我們將壓縮空氣接收器內的所有壓縮空氣存儲在當天。 讓我們將其從靜態一次性壓縮變?yōu)檎嬲膲嚎s空氣系統，壓縮機每分鐘泵送一定量的空氣。

我們來看一下英格索蘭IRN45K旋轉螺桿空壓機。

該壓縮機的容量為每分鐘7立方米。這是進氣（FAD）。我們可以說它每分鐘需要7立方米。

每天進氣量： 我們的壓縮機需要7立方米/分鐘。 那是每天7 * 60 * 24 =10,080m³（環境空氣）。

進氣中存在的水： 在我們的例子中，空氣含有8.5克/立方米（每立方米空氣中）的水蒸氣。 10,080 * 8.5 =每天85,680克水蒸氣，該壓縮機與環境空氣一起吸收。 創造了壓縮空氣

我們將空氣壓縮到7巴相對壓力。這是8巴的絕對壓力。在這個過程中，我們減少了8倍的音量。

我們的10,080m³進氣量達到1,260m³壓縮空氣（每天）。

因此，如果我們想象我們將當天所有壓縮空氣儲存在一個大型空氣接收器中，那么空氣接收器需要1,260m³（這是巨大的！平均壓縮空氣接收器是1到3m³，但當然我們通常使用我們直接創建的壓縮空氣。 壓縮空氣的總含水量

我們創造了1,260m³的壓縮空氣，壓縮空氣含有68 g /m³（參見我們的靜態示例）。 總的來說，我們現在如何在當天產生的壓縮空氣中產生1,260 * 68 = 85,680克的水。

另一種觀察方式是壓縮前后的總含水量（蒸汽和液體）保持不變。水不會在某處消失。

我們已經看到我們每天攝取85,680克水（參見計算“進氣中存在的水”）。那是對的！壓縮前后的總含水量相同。 水蒸氣與壓縮空氣中的液態水

我們在靜態示例中看到，壓縮空氣每立方米壓縮空氣可容納17克水。

總的來說，我們一天創造了1,260立方米的壓縮空氣。 我們的壓縮空氣可以容納的水蒸氣量為1,260 * 17 =總共21,420克水。

問題是：我們的總含水量為85,680克。

就像我們的靜態例子一樣，差異凝結成液態水。 85,680 - 21,420 =每天64,260克水。那是64.2升！ 總含水量（液體和蒸汽）= 85,680克 水蒸氣= 21,420克（較大，100％相對濕度） 液態水= 64,260克

那就是我們壓縮空氣系統每天64升的液態水！ 我們看到每天在我們的示例壓縮空氣系統中產生64.2升水。

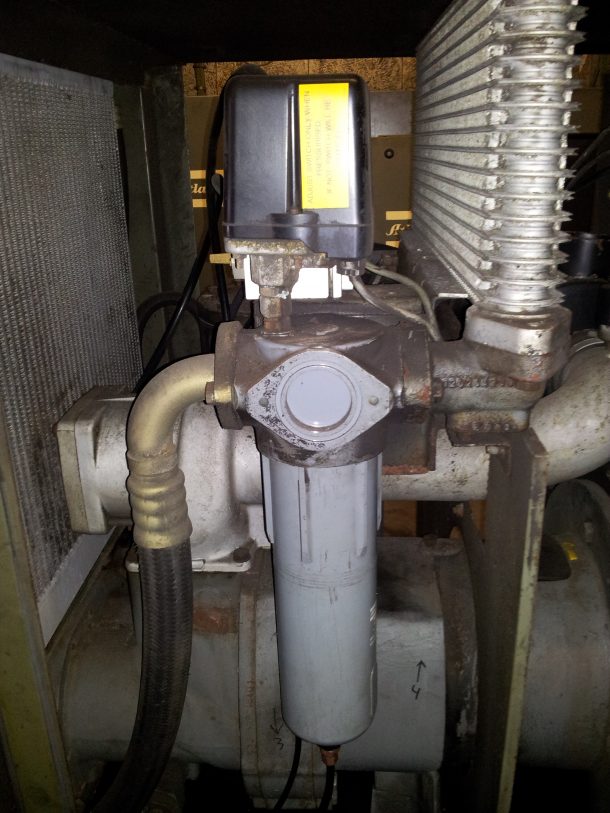

我們需要從壓縮空氣中除去水，以防止損壞我們的壓縮空氣。我們通過簡單的冷凝水收集器和冷凝水排放來實現這一點。

但是這里的問題是什么？

有兩個問題： 1）我們的壓縮空氣現在是100％的相對濕度。這是'飽和的空氣'。 它只是在凝結成液體或下雨的邊緣。 2）離開壓縮機的空氣不冷卻，仍然很熱。

在我們的例子中，我們假設壓縮空氣冷卻回到環境溫度。在我們的例子中是20°C。

但實際上，離開壓縮機的空氣溫度要高得多，可能在40°C左右

如果需要一些時間將其冷卻至20°C。也許這發生在你的空氣消費者附近的壓縮空氣管道的末端。

這意味著并非所有的水都會冷凝到空氣壓縮機內或附近的液態水中：大量的水將在線路下方進一步冷卻。 這意味著：壓縮空氣中的水！ 更新的例子

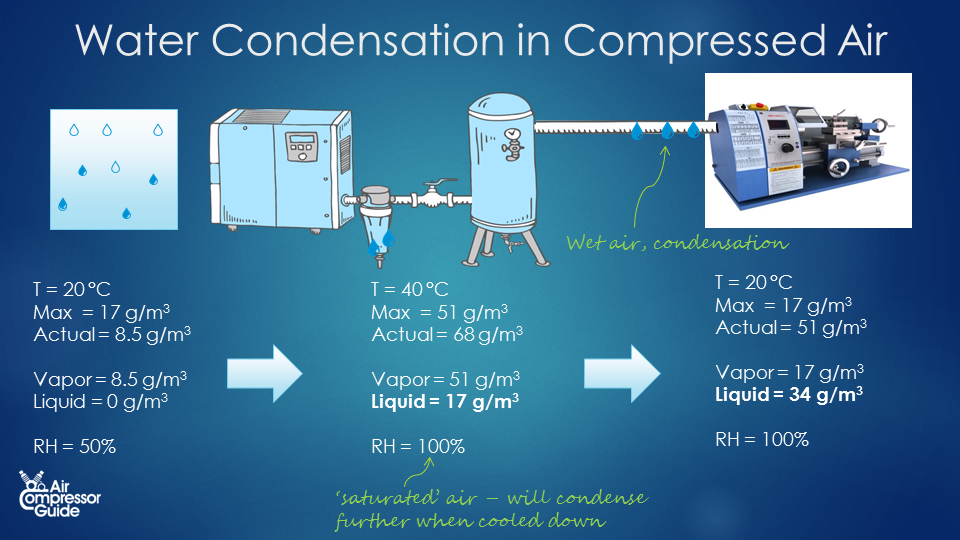

讓我們更新我們的示例壓縮空氣系統。

典型的旋轉螺桿空氣壓縮機在80℃的溫度下運行。

在空氣離開空氣壓縮機之前，它在后冷卻器中冷卻。這就是發生大量冷凝的地方。所以你總會看到一個冷凝水收集器，后冷卻器下游有一個冷凝水排放口。 假設空氣冷卻到40°C。它只能在我們的壓縮空氣系統中的某個地方冷卻到20°C。

在空氣壓縮機中除去多少液態水，以及我們的壓縮空氣管道系統中會有多少液態水？

壓縮空氣溫度為40°C。 記住，空氣的水蒸氣保持能力取決于它的溫度。 40°C的空氣可以容納每立方米空氣51克。與20°C（17 g /m³）的空氣相比，水蒸氣要多得多。

冷凝后冷凝 我們的后冷卻器中有多少水蒸汽凝結成液態水？

請記住，我們創造了1,260立方米的壓縮空氣。它可以容納1,260 * 51 = 64,260克水蒸氣（在40°C時） 但是，我們每天推入85,680克水。

差異濃縮為液態水：85,680 - 64,260 = 21,420克，或21.4升。 請記住，在后冷卻器之后離開我們的壓縮機的壓縮空氣是40°C和100％相對濕度。 隨著空氣冷卻，越來越多的水蒸氣會凝結成液態水。

多少？讓我們來看看。 管道系統冷凝。

在我們的壓縮空氣管道系統的末端，空氣已經冷卻回20°C。 我們已經看到我們的20°C壓縮空氣（當天總計1,260立方米）可容納1,260 * 17 = 21,420克水蒸氣。 40°C壓縮空氣和20°C之間的差異將在我們的壓縮空氣系統中冷凝成液態水。 對于當天我們總計1,260立方米的壓縮空氣，這是： 64,260 - 21,420 = 42,940克=每天42.9升 所以在我們更現實的壓縮空氣系統中，這些是每天的統計數據： 產生的壓縮空氣 =1,260m³產生的總水含量= 85,680克水 后冷卻器中的冷凝水= 21,420克，或21升。 管道系統中的冷凝水= 42,940克，或43升。 記住，這是每天！
